產品概述
OBLWQD系列氣體渦輪流量計是我公 司在總結多年渦輪流量計設計和生產經驗的基礎上，經過精心研制開發，向用戶提供的一種高精度、高可靠性的新型精密計量儀表．該流量計適用于各種單相氣體的測量，是城市燃氣、石油、化 工、電力、冶金等行業用氣計量的理想產品。
本產品符合GB/T18940-2003/ISO9951:1993《封閉管道中氣體流量的測量渦輪流量計》國家標準和檢定規程 JJG1037-2008《渦輪流量計》。

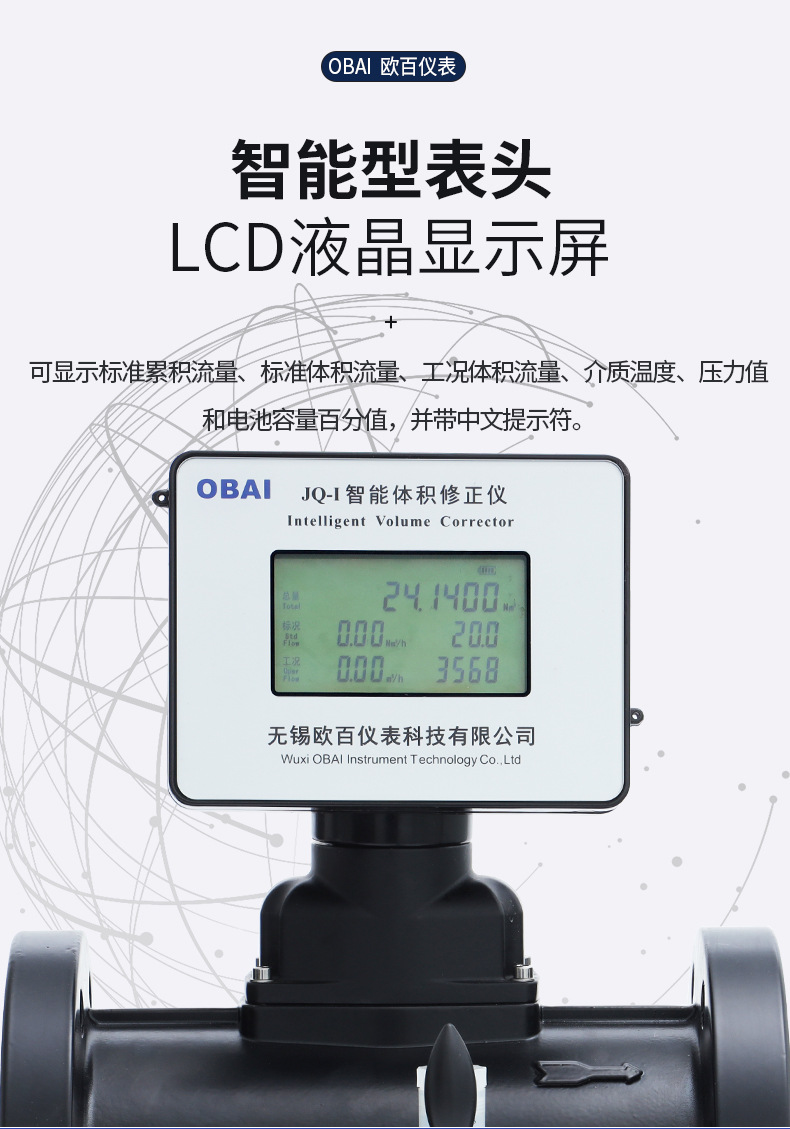

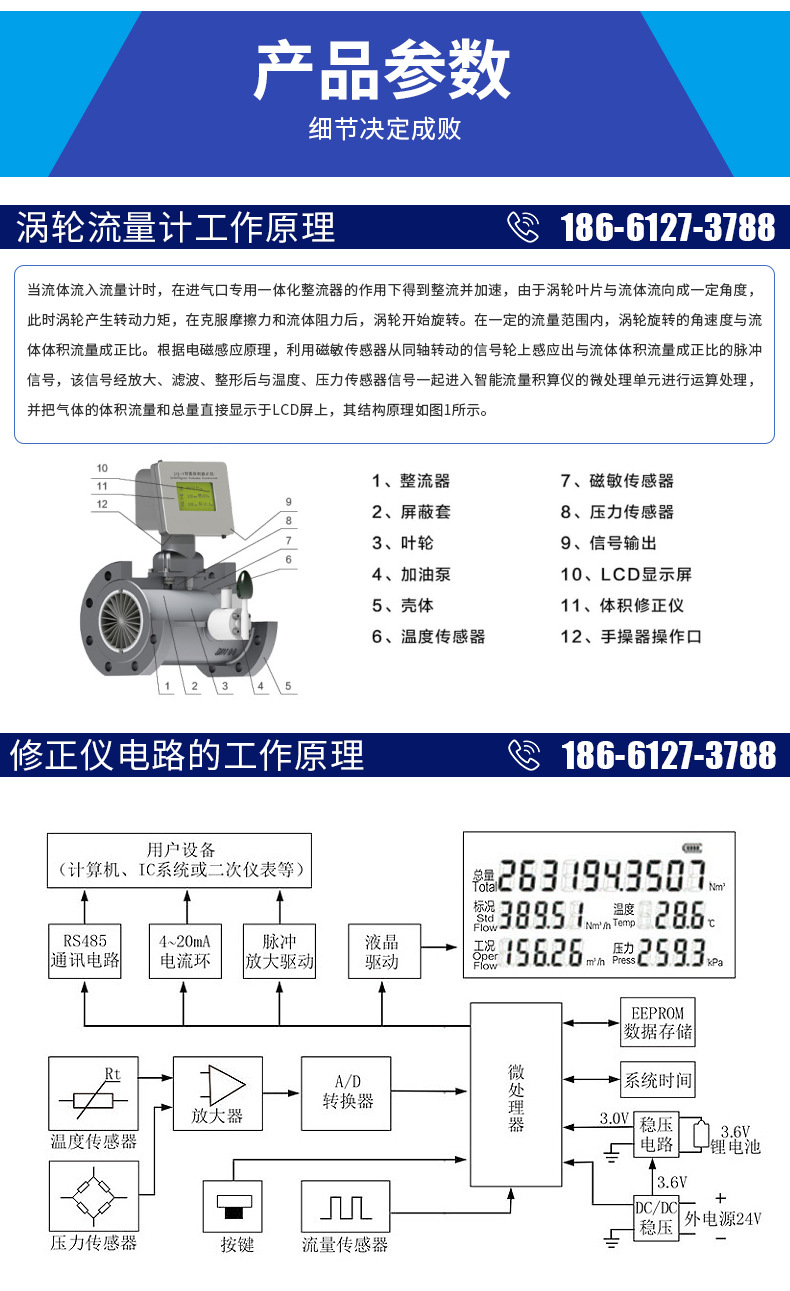

當流體流入流量計時,在進氣口專用一體化整流器的作用下得到整流并加速,由于渦輪葉片與流體流向成一定角度此時渦輪產生轉動力矩,在克服摩擦力和流體阻力后,渦輪開始旋轉。在一定的流量范圍內,渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理,利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號,該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理并把氣體的體積流量和總量直接顯示于LCD屏上,其結構原理如上圖所示
